Reproduz a aplicação industrial em ambiente laboratorial, condensador na periferia da câmara de secagem com todas as conexões de vácuo, refrigeração, eletricidade, válvulas e isolamentos necessários, sistema de refrigeração e a bomba de vácuo instalado no interior do gabinete ficando somente o acesso à câmara de secagem voltada para a área asséptica, permite o congelamento interno dos produtos.
Estrutura
- Gabinete construído em aço carbono 1020 com pintura eletrostática epóxi;
- Condensador feito em aço inox AISI 304, montado em toda periferia da câmara de secagem;
- Isolado com poliuretano expandido;
- Capacidade para retirar de 3,0 até 5,0 litros de gelo por dia (ciclo de 24 horas)
- Câmara de Secagem feita em aço inox AISI 304 com cantos arredondados; para facilitar a limpeza, com solda tipo argônio;
- Porta em vidro temperado com espessura de 20 mm e moldura tubular em aço inoxidável polido;
- Borracha de vedação moldada em silicone;
- 01 Dreno com válvula esfera para descarte da água acumulada;
- 01 Dreno extra para alivio;
- Estante com 3 plataformas fixas de Aquecimento em alumínio para acomodar 3 bandejas;
- Unidade de refrigeração com compressor de 1 CV, com gás ecológico;
- Controle automatizado e individualizado em relação à temperatura e tempo;
- Rampa de programação de até 07 segmentos por bandeja;
- Acompanham respectivas bandejas móveis;
- Controle de temperatura automática ou manual para uso em longo prazo;
- Painel comando Touch Screen colorida (536 cores), tamanho 7”, resolução 800×600, visualização dos parâmetros do processo, temperatura do condensador em ºC, controlador da potência de aquecimento tipo PID com set-point programável individual, tempo decorrido do processo em minutos, indicador do vácuo do sistema em mmHg (milímetro de mercúrio) e alarme;
- USB auxiliar para extrair informações via pen-drive, podendo ter acesso às mesmas via Microsoft Excel através de planilhas e gráficos;
- Registro monitoramento salvos em pen drive (tempo definido pelo usuário);
- Sensor de vácuo tipo termos-elemento de alta sensibilidade, alarme de vácuo fora da faixa programada;
- Alarme de temperatura da bandeja fora da faixa programada, indicador na tela de data/hora e voltagem da rede, indicador na tela de processo finalizado;
- Painel adesivo em policarbonato texturizado;
- Pés vibra-stop.
Informações Gerais
- Temperatura até -55°C, resfriado através de uma unidade condensadora com proteção térmica e gás refrigerante ecológico (livre de CFC);
- Voltagem: 220 volts;
- Peso: 140kg.
Bomba de Alto vácuo com Duplo estágio RV8-EDWARDS
- Para obter um maior retorno do seu investimento, leia atentamente as instruções de uso e manutenção antes de começar a trabalhar com sua bomba de vácuo. Com pequenos cuidados, mas importantes, você estará proporcionando muitos anos de serviços a sua FastVac bomba de vácuo As Bombas foram desenvolvidas para trabalhos de evacuação em sistemas de refrigeração e ar-condicionado somente. Qualquer outra aplicação poderá ocorrer danos às partes internas de sua bomba. IMPORTANTE: Use somente óleo refinado para bombas de vácuo. A Refrigeração Tipi fornece o óleo próprio para este fim. Qualquer outra substância ou óleo contaminado ocorrerá na perda de garantia.
Características Técnicas:
Deslocamento |
Rv8 |
50Hz (m3H-1/Ft3Min-1) |
9.7 /5.7 |
60Hz (m3H-1/Ft3Min-1) |
11.7 / 6.9 |
Velocidade (pneurop 6602) |
|
50Hz (m3H-1/Ft3Min-1) |
8.5 / 5 |
60Hz (m3H-1/Ft3Min-1) |
10 /5.9 |
Pressão final (mbar/torr) |
2x10-3/1.5x10-3 |
Pressão final gb i (mbar/torr) |
3x10-2/2.3x10-2 |
Pressão final gb ii (mbar/torr) |
6x10-2/4.6x10-2 |
Pressão final (com fomblin®) (mbar/torr) |
2x10-2/1.5x10-2 |
Pressão de entrada máxima do vapor de água (mbar/torr) |
38 / 28.5 |
Velocidade máxima de bombeamento de vapor de água-gb i (gh-1) |
60 |
Velocidade máxima de bombeamento de vapor de água-gb ii (gh-1) |
220 |
A pressão máxima admissível da tomada (calibre da barra/psig) |
1 pressão de calibre/14 |
Pressão máxima admissível de entrada de ar e de ar (bitola de barras/psig) |
0.5 gauge / 7 |
Potência do motor 50/60 hz (w) |
450/550 |
Conector de alimentação (1 fase) |
IEC EN60320 C13 |
Velocidade nominal da rotação 50/60 hz (rpm) |
1500/1800 |
Peso (sem óleo) (kg / lb) |
28 / 61.6 |
Capacidade mínima/máxima do óleo (l) |
0.45 / 0.75 |
Óleo recomendado |
Ultragrade 19 |
Flange de entrada |
NW25 |
Flange de exaustão |
NW25 |
Nível de ruído (dba) |
48 em 50Hz |
Faixa de temperatura de funcionamento (° c) |
12 - 40 |
Modelo |
Capacidade |
Potência
|
Dimensão Interna |
Dimensão Externa |
Orçamento |

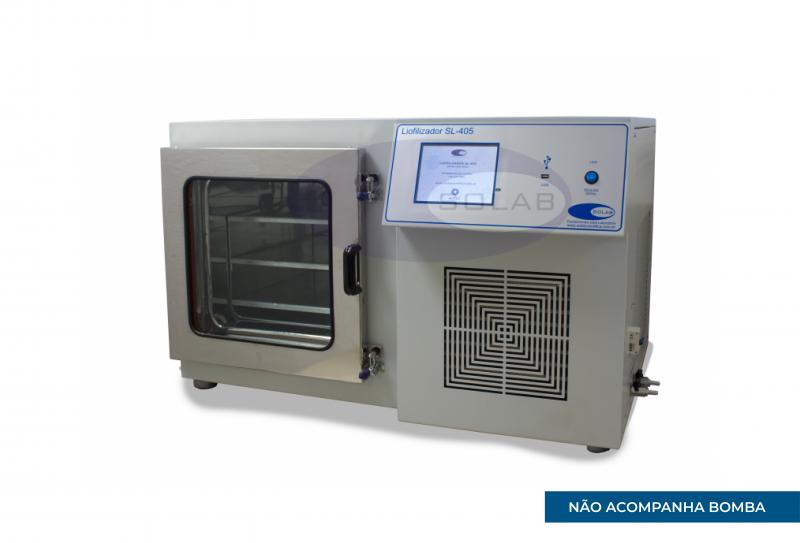

SL-405/BH (SEM BOMBA) |
5 litros/Dia |
1.300 |
L=340 x P=500 x A=340 mm |
L= 1.010 x P= 660 x A=620 mm |
INCLUIR |

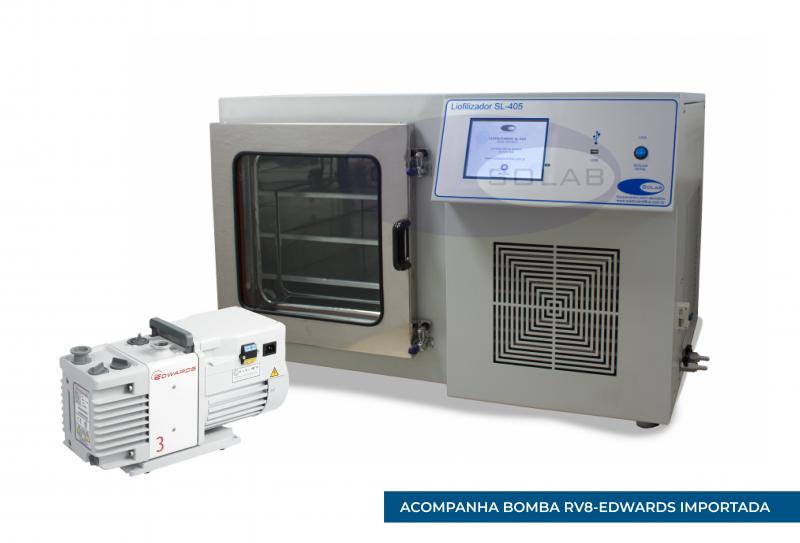

SL-405/BH (COM BOMBA) |
5 litros/Dia |
1.300 |
L=340 x P=500 x A=340 mm |
L= 1.010 x P= 660 x A=620 mm |
INCLUIR |
Acompanha
- 3 Plataformas em aço inox Largura 260 Profundidade 410 Altura 25 mm cada;
- Manual de Instruções.
