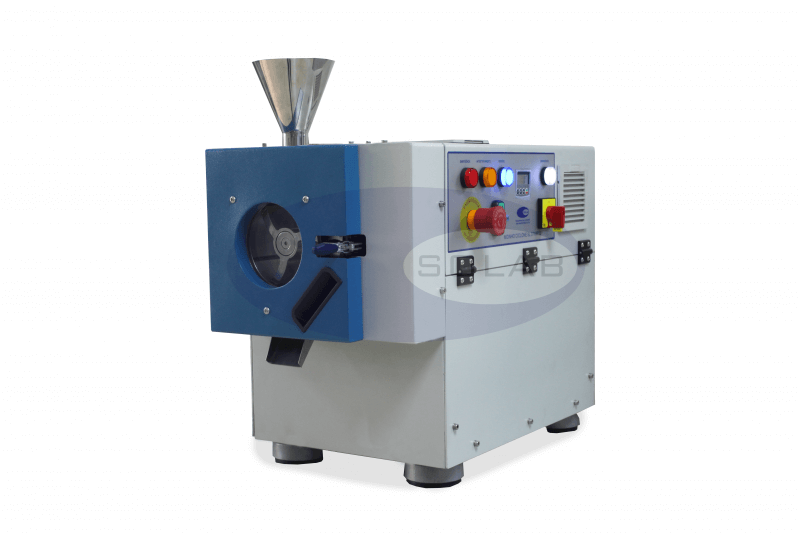

Moinho Tipo Ciclone (SL-37/NR10-12)

• Gabinete construído em aço 1020 com pintura eletrostática anticorrosiva;
• Câmara de moagem com cabeçote em alumino náutico;
• Rotor formato ciclone em aço inoxidável com acabamento polido sanitário;
• Funil em aço inox AISI 304 polido longo para evitar acidentes, com Ø de entrada 35 mm, tampa de teflon e acoplamento a câmara tipo Triclamp Ø 2”localizado na parte superior da câmara  de moagem;
• Bica de saída em aço inox com abas laterai;
• Capacidade de moagem aproximado de 20 kg/hora;
• Tampa interna em alumínio com visor de vidro temperado;
• Porta externa em aço pintado epóxi na cor azul;
• Conjunto de ventilação do motor e painel elétrico com filtro semipermeável;
• Puxador da porta em plástico moldado de alta resistênci;
• Fecho rápido de aperto horizontal para porta;
• 4 facas fixa na câmara moagem em VND com tratamento térmico e corte retificado;
• Parafusos de ajuste das facas do cabeçote com contra porca;
• Sistema de segurança (fim de curso) que permite o funcionamento somente quando a tampa estiver fechada;
• Sistema de segurança magnético no funil de entrada; quando o mesmo estiver fora, o motor não aciona;
• Sistema de segurança magnético da tela de saída;
• Relê térmico de proteção contra superaquecimento e de corrente do motor (em caso de travar o rotor em funcionamento);
• Rotação acionada e controlada por inversor de frequência;
• Botão de emergência;
• Sistema de segurança em caso de sobrecarga de temperatura (no motor);
• Botão de emergência ligado um rele de segurança com botão de rearme;
• Chave geral seccionadora rotativa 2 posições;
• Porta do painel com fechadura de bloqueio de acesso;
• Sinalizações advertência;
• Disjuntor bipolar de segurança;
• Pé de borracha vibra-Stop;
• Cabo de força com dupla isolação e plug com três pinos, duas fases e um terra, de acordo com as normas ABNT NBR 14136;
• Motofreio  de indução monofásica 1 CV , 2 polos;
• Rotação ajustável de 700 a 5500 RPM;
• Peso: 85 kg;
• Código Finame: 03421403.

VERIFICAÇÕES DA NR-12.

• Verificação das instalações elétricas do moinho;
• Verificação das proteções dos circuitos do moinho ;
• Verificação das medidas de segurança elétrica;
• Verificação do sistema de aterramento;
• Verificação da sinalização dos componentes elétricos;
• Emissão de relatório técnico com parecer ;
• Emissão de Anotação de Responsabilidade Técnica “ART” .

VERIFICAÇÕES DA NR-12.

Planejamento e diagnostico:

• Reconhecimento e descrição técnica do equipamento;
• Análise das documentações técnicas ;
• Preenchimento do check-list, ;
• Planejamento dos trabalhos e elaboração.

Implantação e plano das ações e adequações:

• Análise crítica das não conformidades;
• Levantamento in-loco ou acesso à dados ;
• Plano de ações e relatório de oportunidade de melhorias – caso aplicável;
• Compilação de dados e documentos.

Conclusão:

• Elaboração do laudo técnico;
• Emissão de Anotação de Responsabilidade Técnica “ART”;
• Correções e adequações.

 ACOMPANHA:

• 3 peneiras em aço inox sendo mesh 10 (2 mm) , 20 (0,841) e (4mm);
• 1 Soquete de polipropileno;
• 1 tampa do funil em teflon;
• Manual de instrução.

OPCIONAIS:

• Voltagem: 110 volts.
